焊接变位机技术参数
|
型号 |
SH-10 |
输入电源 |
AC220V |
|
承载能力（水平/垂直） |
10Kg/5Kg |
工作台直径 |
180mm |
|
设备通孔直径 |
0mm |
工作台高度 |
240mm |
|
额定偏心距 |
|
额定重心距 |
|
|
旋转速度 |
2-20rpm |
旋转电机 |
20W |
|
翻转角度 |
0-90度 |
翻转方式 |
手动 |
|
翻转速度 |
|
翻转电机 |
|
|
外形尺寸（长x宽x高） |
370（L）x270（W）x240（H） |
自重 |
11Kg |
|
适配夹具 |
KC65 |
|
|
30公斤焊接变位机主要应用于重量在30公斤以下，直径在10mm-400mm的工件。
可以选配的卡盘是200或300焊接卡盘，200焊接卡盘夹持范围是20mm-210mm，配加长爪可夹持5mm-300mm，300焊接卡盘的夹持范围是：80mm-280mm，配加长爪可平夹持10mm-400mm。焊接支架也为选配产品，根据客户要求自己选定。

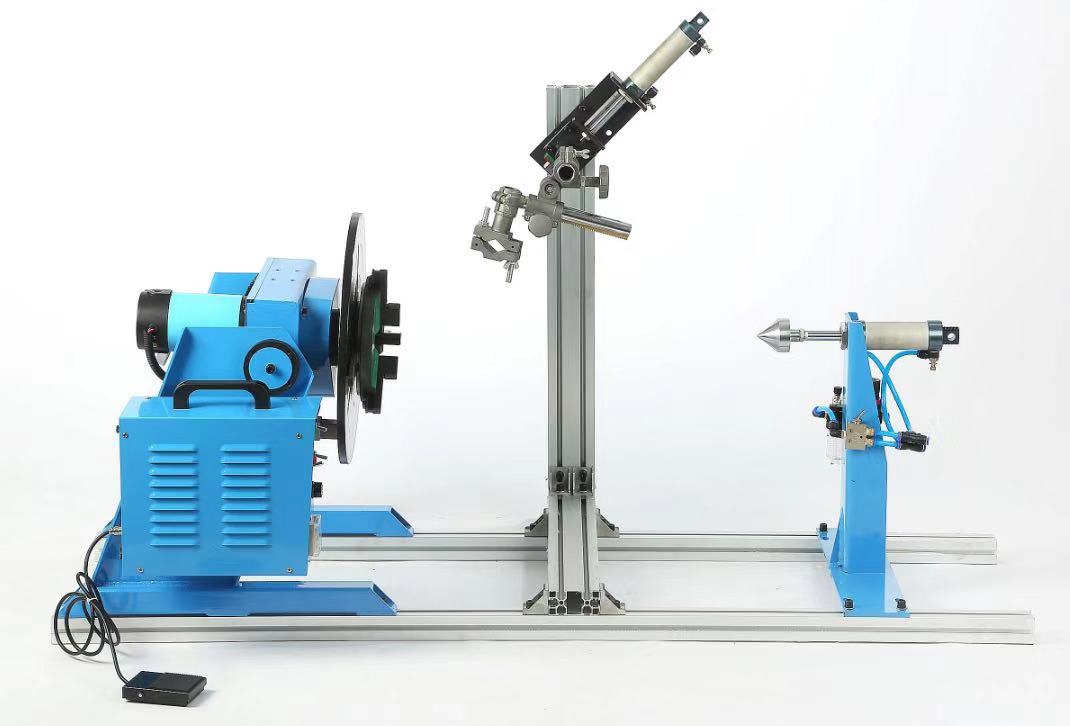

变位机又称焊接变位器，焊接转台，焊接旋转工作台，主要用于圆形、环形工件的旋转、翻转，使工件焊缝置于水平，船形等最佳位置以便施焊。我公司可在工作台上固定专门的焊接卡盘或其他工装用以装夹工件配合手工焊接使用；焊接变位机也可以与焊接操作机配套使用实现自动焊接，广泛应用于焊接、切割、打磨、装配、涂装、检测等工序。
济南焊接变位机转台直销变位器厂商价格产品介绍
30公斤焊接变位机主要应用于重量在30公斤以下，直径在10mm-400mm的工件。
可以选配的卡盘是200或300焊接卡盘，200焊接卡盘夹持范围是20mm-210mm，配加长爪可夹持5mm-300mm，300焊接卡盘的夹持范围是：80mm-280mm，配加长爪可平夹持10mm-400mm。焊接支架也为选配产品，根据客户要求自己选定。
变位机又称焊接变位器，焊接转台，焊接旋转工作台，主要用于圆形、环形工件的旋转、翻转，使工件焊缝置于水平，船形等最佳位置以便施焊。我公司可在工作台上固定专门的焊接卡盘或其他工装用以装夹工件配合手工焊接使用；焊接变位机也可以与焊接操作机配套使用实现自动焊接，广泛应用于焊接、切割、打磨、装配、涂装、检测等工序。
济南焊接变位机转台直销变位器厂商价格技术参数
|
型号 |
SH-30 |
输入电源 |
AC220V |
|
承载能力（水平/垂直） |
30Kg/25Kg |
工作台直径 |
310mm |
|
设备通孔直径 |
25mm |
工作台高度 |
380mm |
|
额定偏心距 |
|
额定重心距 |
|
|
旋转速度 |
1-15rpm |
旋转电机 |
70W |
|
翻转角度 |
0-90度 |
翻转方式 |
手动 |
|
翻转速度 |
|
翻转电机 |
|
|
外形尺寸（长x宽x高） |
360（L）x380（W）x380（H） |
自重 |
35Kg |
1、选用70W永磁直流无级调速电机，驱动工作台旋转，由电机配减速箱后带动大小齿轮转动，从面带动台面旋转，实现360度无限旋转；
2、工作台可以0～90度自由翻转，蜗轮蜗杆结构，方便操作；
3、自主研发采用新技术线路板，元器件，体积小功能全，铁片电阻，集成电路，性能更稳定，别看小，保护功能更强，更多，抗干扰能力最强；
4、焊接变位机可以无极变速，根据需要调节合适的速度，方便焊接；
5、变位机具有定功能，设定好时间后可自动停止；
6、变位机具有焊接联动功能，即变位机工作时焊接也工作，变位机停止时焊接停止工作；
7、工作台面由15mm厚45#钢板经过切割，热处理发蓝，打磨等工序加工而成，保证长时间工作而不变形，台面通孔为25mm,为工件加装及实际焊接带来方便并有良好的通风功能和输送保护气体功能；
8、无论是电机的减速箱齿轮还是传动部分的大小齿轮都经过高温淬火，耐磨性好，特耐用；
9、特制脚踏开关，具有复位功能和脚动功能。复位功能是指在变位机自动状态下，一踩脚踏开关，变位机和焊机自动起停；脚动功能是指变位机在脚动状态下，踩脚踏开关，变位机工作，不踩脚踏开关，变位机不工作；
10、变位机带有碳刷，可导电性，安全系数高；
11、工作台面下特地加的防尘罩，可有效防止飞溅落到齿轮；
12、可选配200卡盘，300卡盘，焊接支架，可调高支架，气动尾顶等辅件；
13、30公斤焊接变位机,应用于30公斤以下法兰，管件，钣多加工件等需要环缝焊接的工件。
